Installer un réseau électrique maison est une opération essentielle pour garantir confort, sécurité et efficacité énergétique dans une habitation.
Que ce soit pour une construction neuve ou une rénovation, il est crucial de respecter les normes en vigueur et de suivre une méthodologie rigoureuse pour installer un réseau électrique maison.
Attention : L’électricité présente des risques graves. Si vous n’êtes pas un professionnel certifié, il est fortement recommandé de confier cette tâche à un électricien qualifié.
Les principes de base d’une installation électrique
Une installation électrique maison se compose de plusieurs éléments principaux :
- Le tableau électrique (ou tableau de répartition) : cœur du réseau domestique.
- Les circuits : regroupent les lignes alimentant les prises, l’éclairage, le chauffage, etc.
- Les protections : disjoncteurs, différentiels, fusibles… assurent la sécurité des personnes et des biens.
- La mise à la terre : élément fondamental de la sécurité électrique.

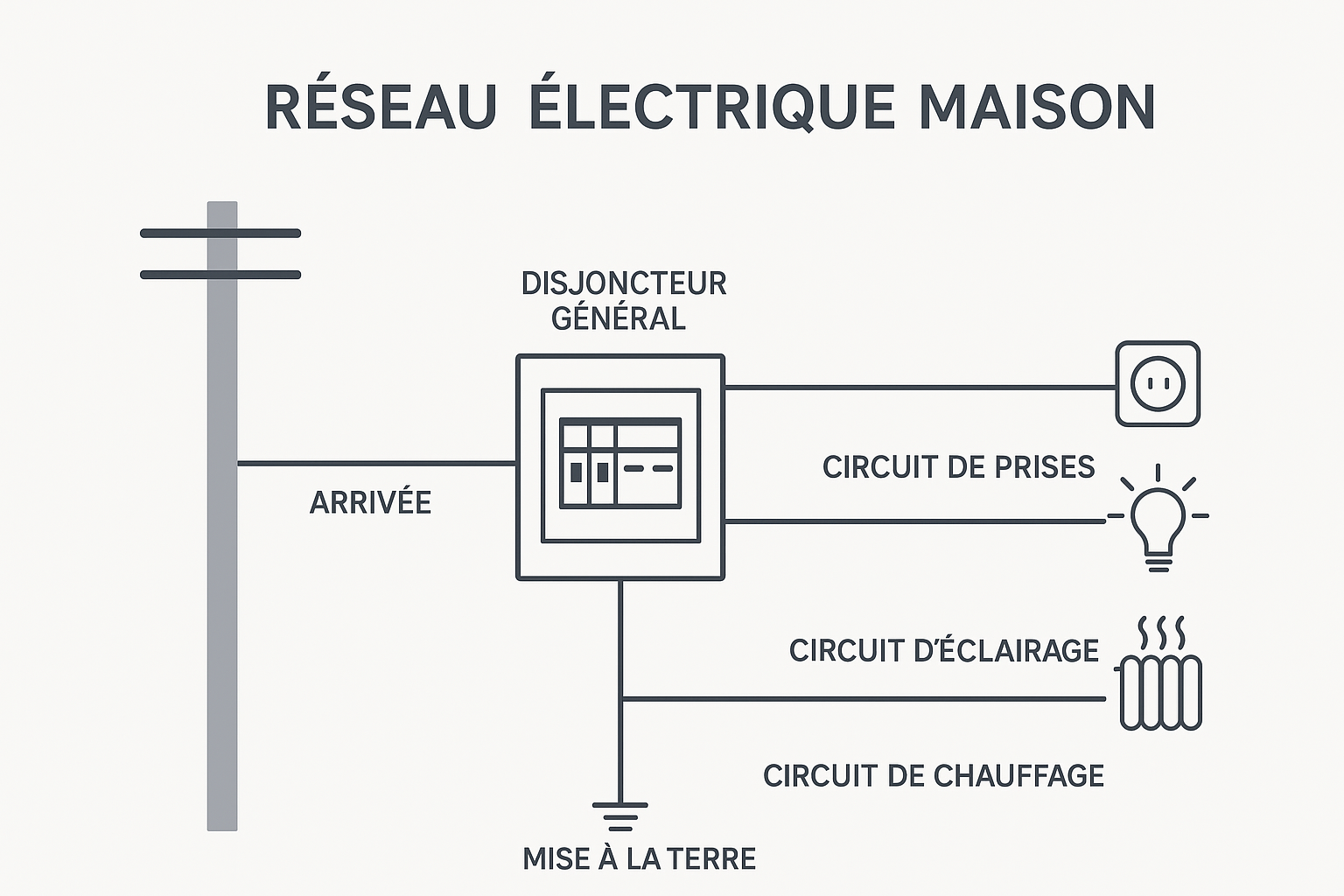

Schéma illustratif suggéré :
Diagramme global d’un réseau domestique avec tableau principal, disjoncteur général, circuits de prises, circuits lumière, mise à la terre.
- Étape 1 : Préparer le plan électrique
Avant toute installation, réalisez un plan électrique complet de votre logement.
- Identifier les besoins
- Nombre de pièces, points lumineux, prises de courant.
- Équipements spécifiques (four, plaque, lave-linge, VMC, chauffage…).
- Répartition par zones
- Zone jour (salon, cuisine, bureau).
- Zone nuit (chambres, salle de bain).
- Respect des distances réglementaires
- 1 prise au minimum tous les 4 m dans les pièces principales.
- Prises à 1 m du point d’eau dans les salles de bain (volume 2).
Schéma illustratif suggéré :
Plan d’une pièce type avec repérage des prises, interrupteurs et circuits.
- Étape 2 : Choisir le matériel électrique
- Le tableau électrique
- Un interrupteur différentiel 30 mA pour chaque groupe de circuits.
- Des disjoncteurs divisionnaires adaptés (10 A pour lumière, 16 A ou 20 A pour prises, 32 A pour cuisson).
- Les câbles
- Section de câble selon l’usage :
- 1,5 mm² pour éclairage
- 2,5 mm² pour prises
- 6 mm² pour plaque de cuisson
- Utiliser du câble rigide U1000 R2V ou du fil H07VU dans des gaines ICTA.
- Les conduits et boîtiers
- Gainage obligatoire encastré ou apparent selon le type de mur.
- Boîtiers d’encastrement pour interrupteurs et prises.
- Étape 3 : Réaliser le câblage
- Tirage des câbles
- Passer les fils dans les gaines avant le plâtre ou la cloison.
- Étiqueter chaque fil à ses deux extrémités.
- Branchement dans le tableau
- Raccorder chaque disjoncteur au circuit correspondant.
- Connecter la terre sur un bornier dédié.
Schéma illustratif suggéré :
Vue simplifiée du tableau de répartition avec repérage des circuits (prises, lumières, chauffage, etc.).
- Étape 4 : Tester et sécuriser l’installation
- Vérifier la continuité des fils (phase, neutre, terre).
- Tester la sensibilité des différentiels (appui sur le bouton « test »).
- Contrôler la tension des prises à l’aide d’un multimètre.
- Faire valider l’installation par le CONSUEL (Comité National pour la Sécurité des Usagers de l’Électricité).
- Conseils pratiques
- Prévoyez 10 % de circuits supplémentaires pour les besoins futurs.
- Optez pour un tableau modulaire évolutif.
- Utilisez des goulottes esthétiques si les murs ne peuvent être saignés.
- Respectez la symétrie et la propreté du câblage pour faciliter la maintenance.
- Conclusion
Installer un réseau électrique maison nécessite rigueur, méthode et respect strict des normes NF C 15-100. Avec un bon plan, du matériel de qualité et des vérifications rigoureuses, votre installation sera sûre et durable.
